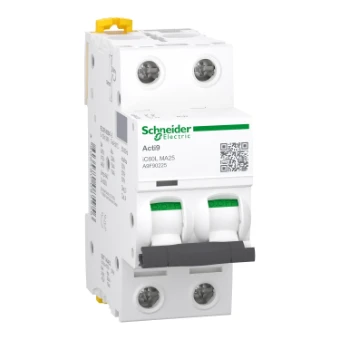

Miniature circuit breaker (MCB) Schneider Acti9 iC60

Add to selection

General information

Ordercode YESSS

2746-2034

Product code

A9F90225

EAN code

3606480085956

Product group

Miniature circuit breaker (MCB)

Brand

Schneider

Serie

Acti9 iC60

Type

A9F90225

Leitungsschutzschalter iC60L, 2P, 25A, MA Charakteristik Leitungsschutzschalter iC60L, 2P, 25A, MA Charakteristik

Product description

Leitungsschutzschalter Acti 9 C120N, 10kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 2-polig, Nennstrom 80A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.

Product specifications

Release characteristic

Rated current

25 A

Number of poles (total)

Number of protected poles

Width in number of modular spacings

Rated voltage

400 V

Rated insulation voltage Ui

500 V

Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V

15 kA

Rated impulse withstand voltage Uimp

6 kV

Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V

15 kA

Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V

30 kA

Built-in depth

44.5 mm

Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V

15 kA

Additional equipment possible

Yes

Frequency

50 - 60 Hz

Voltage type

AC/DC

Current limiting class

Concurrently switching neutral conductor

Overvoltage category

Pollution degree

Degree of protection (IP)

IP20

Ambient temperature during operating

-35 - 70 °C

Connectable conductor cross section multi-wired

1 - 16 mm²

Connectable conductor cross section solid-core

1 - 25 mm²

Flush-mounted installation

Explosion-proof

Power loss

0.8 W
