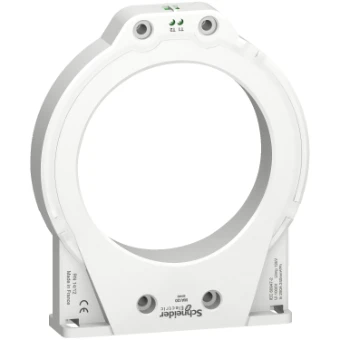

Current transformer Schneider VigiPacT
Add to selection
General information
Ordercode YESSS
0165-4030
Product code
50440
EAN code
3303430504405
Product group
Current transformer
Brand
Schneider
Serie
VigiPacT
Type
50440
Geschlossener Ringkern für Fehlerstromschutz MA, Ø 120mm
Geschlossener Ringkern für Fehlerstromschutz MA, Ø 120mm
Product description
Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis zu 250A für VigiPacT-Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 120 Millimeter und das Gewicht 0,450 kg. Die Kabel müssen innerhalb des Toroids zentriert sein und der Durchmesser aller dieser Kabel sollte 60 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 240mm² für einen Kupferleiter.
Product specifications
Number of primary inputs
4
Model
Summation current transformer
Rated primary current
250 A
Rated secondary current
0.25 A
With contact protection
Yes
Opening diameter
118 mm
Snap mounting
Yes
With copper rail
No
Accuracy class
1
Calibrated
Yes
Secondary connection
Other
