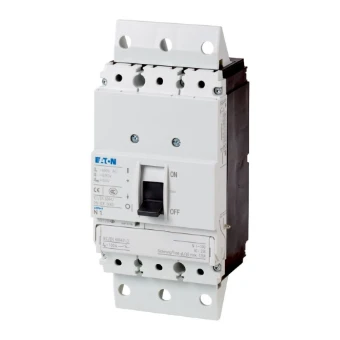

Lasttrennschalter (AC) Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
1270-7026
Produktcode
113730
EAN-Code
04015081132706
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton
Serie
Moeller series
Typ
N1-100-SVE
Trennschalter 3p 100 A + ausziehen
Trennschalter 3p 100 A + ausziehen
Produktbeschreibung
Trennschalter N. Erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. Hilfsschalter, Spannungsfreischaltungen und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Produktspezifikationen
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Anzahl der Schalter
1
Polzahl
3
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
690 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Ausführung als NOT-AUS-Einrichtung
Ja
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Ja
Gerätebauart
Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Ja
Geeignet für Zwischenbau
Ja
Ausführung des Betätigungselements
Kipphebel
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Rahmenklemme
Schutzart (IP), frontseitig
IP20
Farbe des Betätigungselements
schwarz
Schutzart (NEMA)
sonstige
Mit vormontierter Verkabelung
Nein
Breite
95 mm
Höhe
201 mm
Tiefe
90 mm
