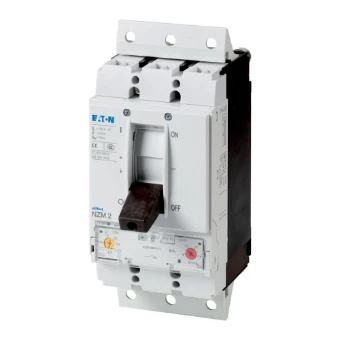

Leistungsschalter für Motorschutz Eaton Moeller series
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0876-5758
Produktcode
113360
EAN-Code
04015081128952
Produktgruppe
Leistungsschalter für Motorschutz
Marke
Eaton
Serie
Moeller series
Typ
NZMH2-M80-SVE
Leistungsschalter, 3p, 80A, Steckeinsatz
Leistungsschalter, 3p, 80A, Steckeinsatz
Produktbeschreibung
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Produktspezifikationen
Einstellbereich des unverzögerten Kurzschlussauslösers
640 - 1120 A
Bemessungsbetriebsspannung
690 - 690 V
Mit thermischem Überlastschutz
Ja
Gerätebauart
Einbaugerät Steckeinsatztechnik
Schutzart (IP)
IP20
Überlastauslöser Stromeinstellung
63 - 80 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
130 kA
Phasenausfallempfindlich
Nein
Auslösetechnik
thermomagnetisch
Bemessungsdauerstrom Iu
80 A
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsleistung bei AC-3, 230 V
22 kW
Ausführung des Betätigungselements
Kipphebel
Bemessungsbetriebsleistung bei AC-3, 400 V
45 kW
Mit integriertem Hilfsschalter
Nein
Mit integriertem Unterspannungsauslöser
Nein
Polzahl
3
Höhe
245 mm
Breite
105 mm
Tiefe
180 mm
Verlustleistung
20.5 W
