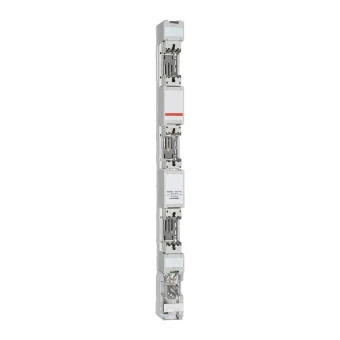

Sicherungslastschaltleiste MERSEN
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
4306-2517
Produktcode
M1023419
EAN-Code
34027597020973
Produktgruppe
Sicherungslastschaltleiste
Marke
MERSEN
Typ
01BSLA100
fuse rail NH size 00 AC690V 160A for a 185
fuse rail NH size 00 AC690V 160A for a 185 mm busbar system with connection terminal Al/Cu 1.5-70 mm² and cable cover MZ00KH
Produktbeschreibung
BSL NH-vertical fuse rails are touch protected IP20. BSL are designed for direct installation on to bus bar systems in triple pole arrangements. BSL size 00, 160A are available in designs for 100 mm and 185 mm bus bar systems.BSL 160A are designed for NH fuse-links in accordance with IEC/EN 60269-2, VDE 0636-2, size 00: 160A.The system is a modular system that allows the installation of individual components. BSL offers the user the possibility of fast and easy installation as well as a high degree of protection during installation and maintenance. It is equipped with 3 terminals Al / Cu 1.5 - 70mm² and cable cover MZ00KH.
Produktspezifikationen
Bemessungsdauerstrom Iu
160 A
Schienenmittenabstand 40 mm
Nein
Schienenmittenabstand 50 mm
Nein
Polzahl
3
Baugröße des Sicherungseinsatzes
NH00
Schienenmittenabstand 60 mm
Nein
Schienenmittenabstand 100 mm
Nein
Schienenmittenabstand 185 mm
Ja
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bedingter Bemessungskurzschlussstrom Iq
50 kA
Anschlussart Hauptstromkreis
Kabelklemme
Doppelt unterbrechend
Nein
Ausführung
Sicherungsunterteil
Ausgelöstmeldung
mechanischer Kombikennmelder
